ষ্টীল গঠনৰ বাবে নিৰ্মাণ প্ৰক্ৰিয়াৰ মানদণ্ড (ষ্টীল ফ্ৰেম)

1. ষ্টীল ফ্ৰেম উত্তোলন পৰীক্ষা (উত্তোলন গণনা)

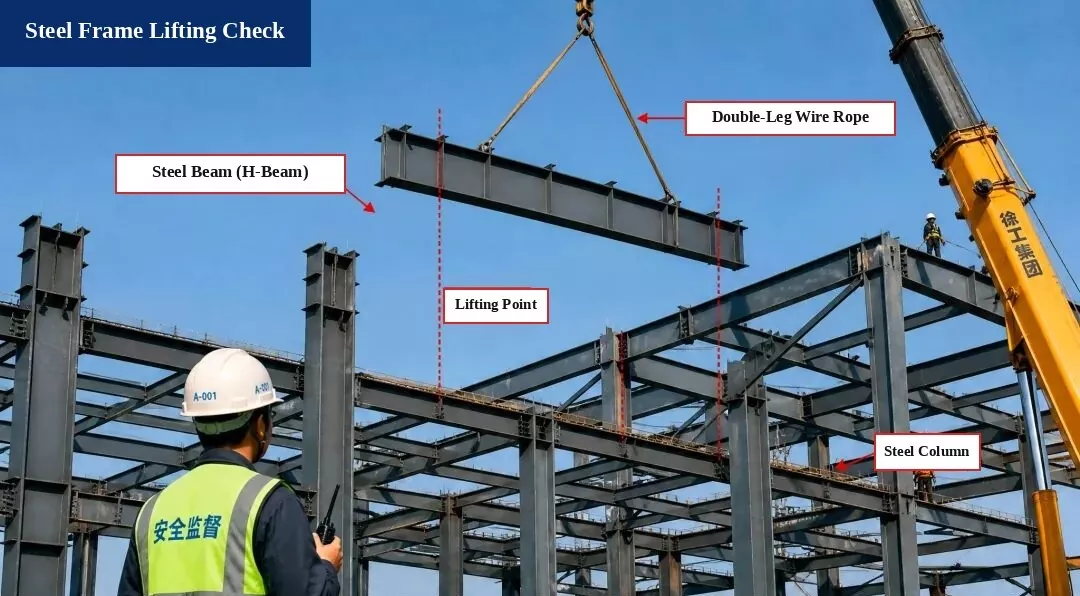

নিষ্কাষিত ফটো লেবেলসমূহ:উত্তোলন অংশ: ষ্টীল বিম (H-Beam) | লিফটিং স্লিং: ডাবল-লেগ তাঁৰৰ ৰছী স্লিং | লিফটিং পইণ্টৰ অৱস্থান | ষ্টীল ফ্ৰেম স্তম্ভ | সুৰক্ষা তত্বাৱধায়ক (হেলমেট এ-০০১) | ক্ৰেন: এক্সচিএমজি গ্ৰুপ

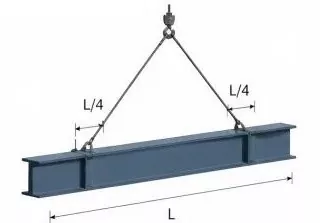

I. উত্তোলন ডায়েগ্ৰাম

সদস্য:ষ্টীল বিম H500×200×10×16, দৈৰ্ঘ্য L = 12.0 মিটাৰ

লিফটিং পইন্ট:ৰশ্মিৰ প্ৰতিটো মূৰৰ পৰা L/4 ত স্থাপন কৰক

স্লিং কোণ:α ≈ ৬০°

II. লোড গণনা

১/ ৰশ্মিৰ স্ব-ওজন:
G = ρ × V = ৭৮.৫ কিলোএন/মিটাৰ কুইণ্টল × ০.২১২ মিটাৰ কুইল/মিটাৰ × ১২.০ মিটাৰ = ১৯৯.৯ কিলোনেট

2. গতিশীল বোজা কাৰক:১.১ লওক

৩/ স্লিঙৰ ওজন:আওকাণ কৰা হৈছে (নগণ্য)

৪) মুঠ উত্তোলন বোজা:
P = G × ১.১ = ২১৯.৯ কিলো এন

৫) স্লিং টেনচন (সুষম বোজা):
T = P / (২ × cos α) = ২১৯.৯ / (২ × cos ৬০°) = ২১৯.৯ কিলোএন

III. স্লিং সুৰক্ষা পৰীক্ষা

1. স্লিং প্ৰকাৰ:φ20 তীখাৰ তাঁৰৰ ৰছী, ভাঙি যোৱা বোজা Fb = 360 kN

২) সুৰক্ষা কাৰক (n): .
n = Fb / T = ৩৬০ / ২১৯.৯ = ১.৬৪ > ১.২৫

মানক প্ৰয়োজনীয়তা পূৰণ কৰে!

পৰীক্ষা পৰীক্ষা কৰক উপসংহাৰ:
লিফটিং অপাৰেচন নিৰাপদ আৰু ই ক’ডৰ প্ৰয়োজনীয়তা পূৰণ কৰে।

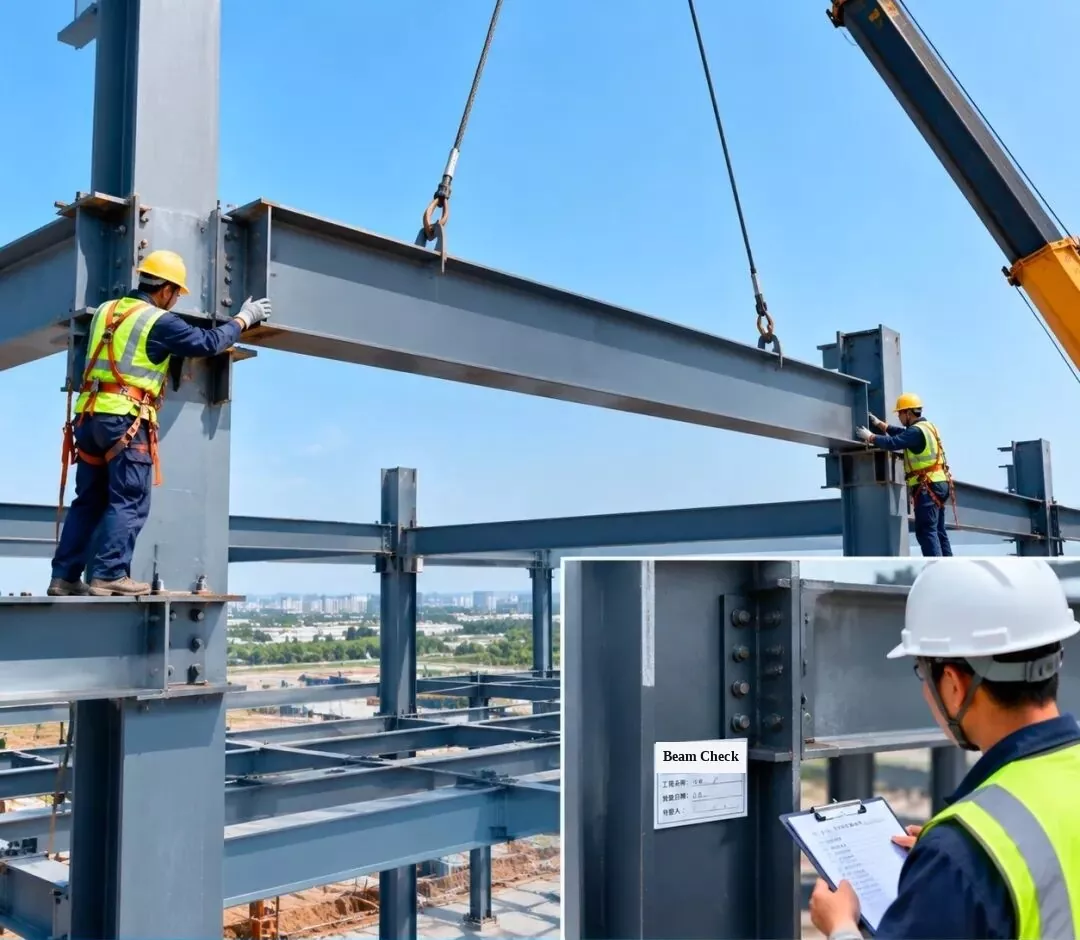

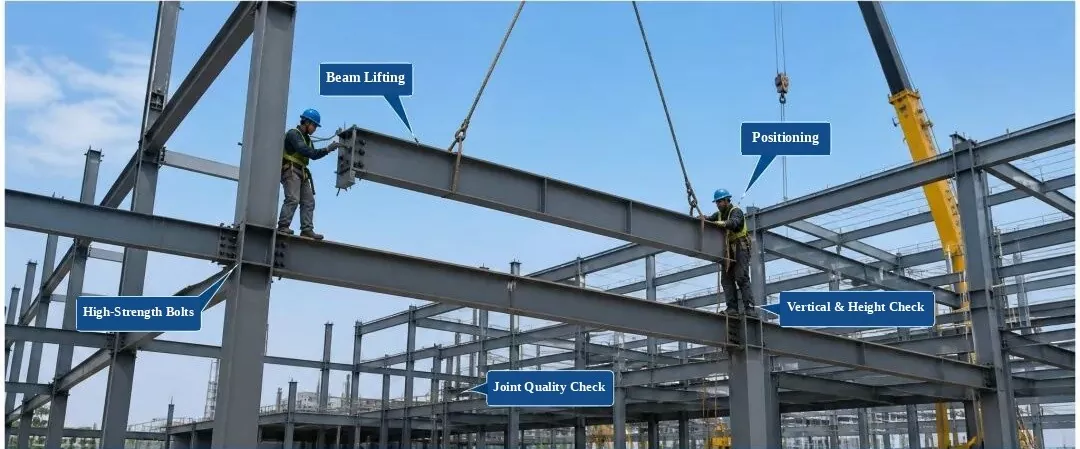

2. ষ্টীল ফ্ৰেম স্থাপন আৰু পৰিদৰ্শন — ষ্টীল বিম স্থাপন

3. ষ্টীল ফ্ৰেম স্থাপন আৰু পৰিদৰ্শন — ষ্টীল ছাদৰ ট্ৰাছ স্থাপন

1. 3D BIM চিমুলেচন:লিফটিং প্লেন আৰু ইনষ্টলেচন অৰ্ডাৰ উন্নত কৰিবলৈ ষ্টীলৰ ছাদৰ ট্ৰাছ ইনষ্টলেচন অনুকৰণ কৰক।

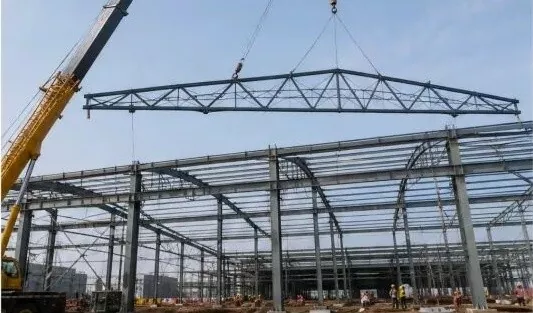

২) ছাদৰ ট্ৰাছ উত্তোলন:ট্ৰাক ক্ৰেন ব্যৱহাৰ কৰি ট্ৰাছটো তুলি লওক আৰু ইয়াক ভাৰসাম্য ৰক্ষা কৰি লাহে লাহে ঠাইত ৰাখক।

3. পজিচনিং আৰু অস্থায়ী ফিক্সিং:ছাদৰ ট্ৰাছটো ঠাইত থকাৰ পিছত ইয়াক অস্থায়ীভাৱে সুৰক্ষিত কৰি লওক আৰু ইয়াৰ অৱস্থান আৰু উচ্চতা (উচ্চতা) সামঞ্জস্য কৰি লওক।

4. উচ্চ-শক্তি বল্ট সংযোগ:ডিজাইনৰ নিয়ম অনুসৰি উচ্চ শক্তিৰ বল্টবোৰ টান কৰি এটা শক্তিশালী সংযোগ নিশ্চিত কৰক।

5. সংস্থাপন পৰিদৰ্শন:ট্ৰাছৰ উচ্চতা, স্পেন, বেণ্ডিং (বিচ্যুতি), আৰু উলম্ব প্ৰান্তিককৰণ পৰীক্ষা কৰক যাতে সিহঁতে ক'ড পূৰণ কৰে।

৬) পৰিদৰ্শনৰ অভিলেখ:পৰিদৰ্শনত উত্তীৰ্ণ হোৱাৰ পিছত ৰেকৰ্ড ফৰ্মখন পূৰণ কৰি পৰৱৰ্তী নিৰ্মাণ পদক্ষেপলৈ আগবাঢ়ক।

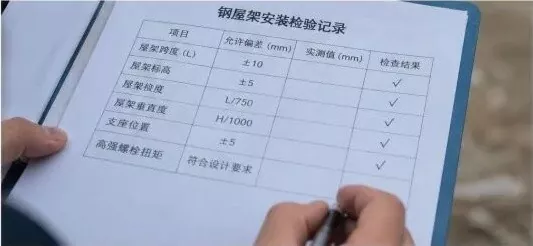

ষ্টীল ছাদৰ ট্ৰাছ স্থাপন পৰিদৰ্শন ৰেকৰ্ড

4. ষ্টীল ফ্ৰেম স্থাপন আৰু পৰিদৰ্শন — হেলনীয়া ষ্টীল বিম স্থাপন

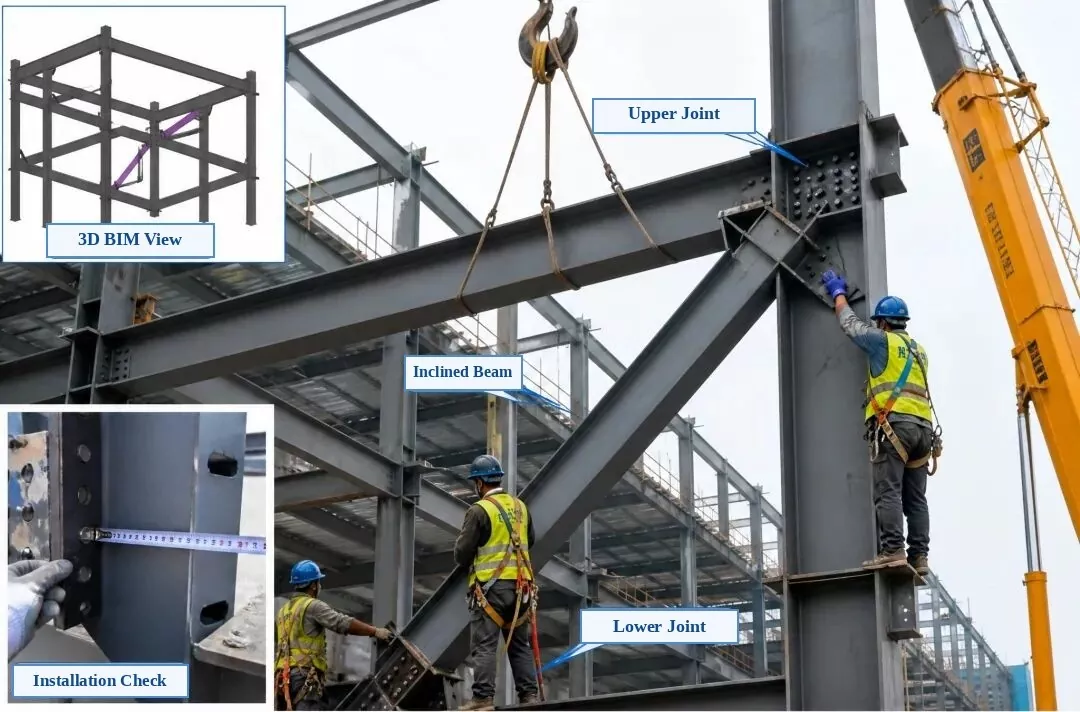

নিষ্কাষিত ফটো লেবেলসমূহ:ওপৰৰ-বাওঁফালৰ ইনছেট: 3D BIM View | তলৰ-বাওঁফালৰ ইনছেট: সংস্থাপন পৰীক্ষা | মূল ফটো: ওপৰৰ সংযোগ সংযোগ, হেলনীয়া ষ্টীল বিম (তিৰ্যক ব্ৰেচ), তলৰ সংযোগ সংযোগ

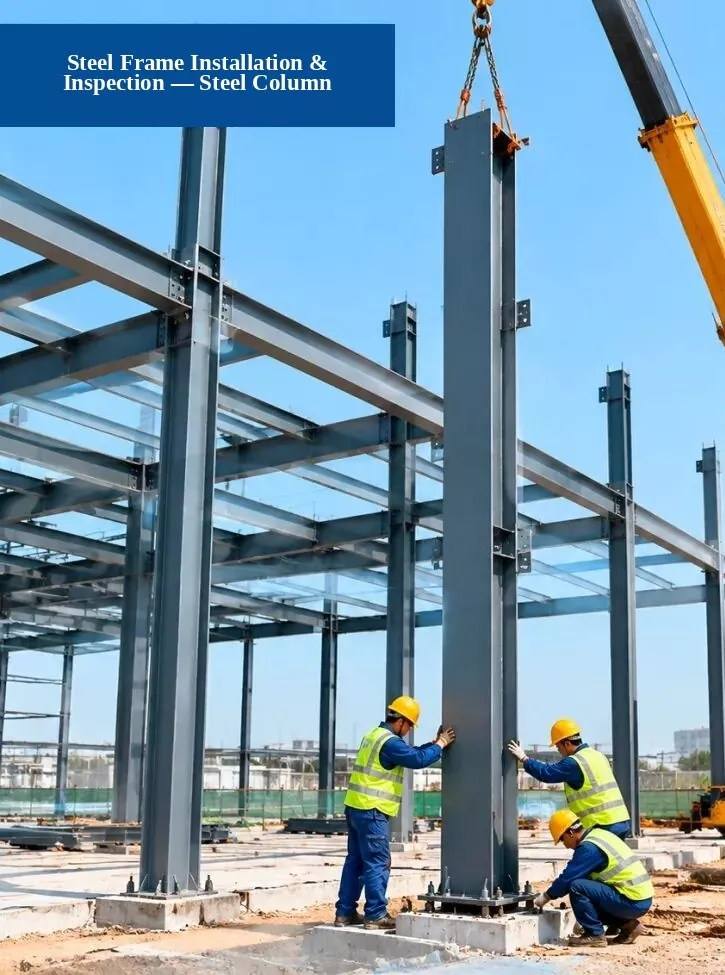

5. তীখাৰ ফ্ৰেম স্থাপন আৰু পৰিদৰ্শন — তীখাৰ স্তম্ভ সংস্থাপন

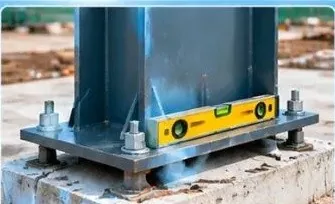

1. ভেটি পৰীক্ষা:এংকৰ বল্টৰ অৱস্থান, ভেটিৰ উচ্চতা, আৰু ভেটিৰ মাত্ৰাই ডিজাইনৰ প্ৰয়োজনীয়তা পূৰণ কৰে নেকি পৰীক্ষা কৰক।

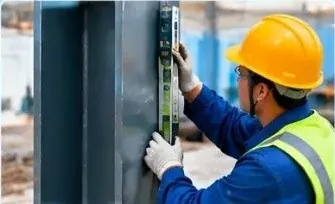

2. উলম্ব প্ৰান্তিককৰণ পৰীক্ষা:ষ্টীলৰ স্তম্ভটো কিমান পোন (উলম্ব) থিয় হৈ আছে পৰীক্ষা কৰিবলৈ এটা টোটেল ষ্টেচন, লেজাৰ প্লাম্ব, বা ষ্ট্ৰেইটএজ লেভেল ব্যৱহাৰ কৰক।

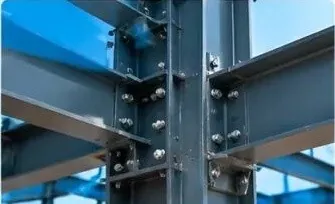

3. সংযোগৰ গুণগত মান পৰীক্ষা:উচ্চ-শক্তিৰ বল্ট, ৱেল্ড, আৰু সংযোগ প্লেটসমূহে প্ৰামাণিক প্ৰয়োজনীয়তা পূৰণ কৰে নেকি পৰীক্ষা কৰক।

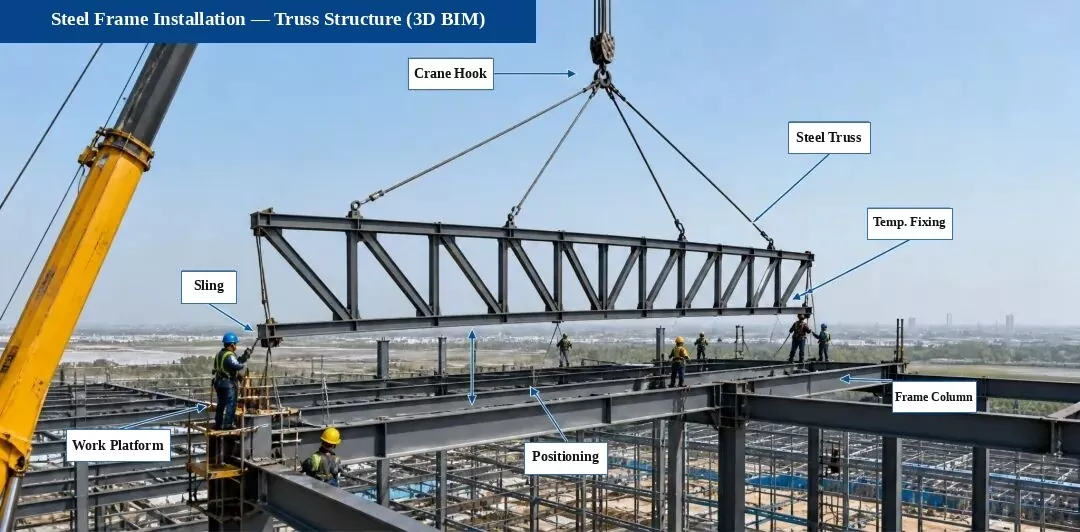

6. ষ্টীল ফ্ৰেম সংস্থাপন — ট্ৰাছ গঠন সংস্থাপন (3D BIM ডায়াগ্ৰাম)

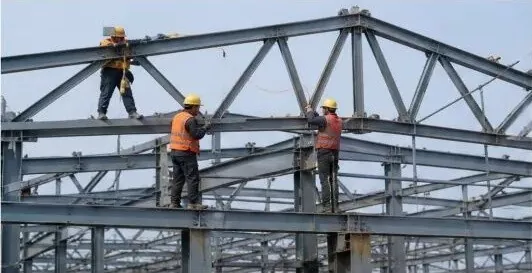

নিষ্কাষিত ফটো লেবেলসমূহ:ক্ৰেন হুক | ষ্টীল ট্ৰাছ গঠন | অস্থায়ী ফিক্সিং | উত্তোলন স্লিং | উচ্চ-কৰ্ম মঞ্চ | স্থানত স্থান | ষ্টীল ফ্ৰেম স্তম্ভ

মূল পৰিদৰ্শন স্থান (ছাইটৰ ফটো):

1. সমৰ্থন আৰু যৌথ পৰীক্ষা

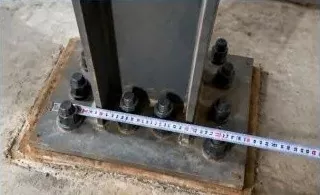

সমৰ্থন বল্ট, শ্বিম প্লেট, আৰু এম্বেডেড অংশৰ অৱস্থান আৰু উচ্চতা পৰীক্ষা কৰক যাতে সিহঁতে ডিজাইনৰ প্ৰয়োজনীয়তা পূৰণ কৰে।

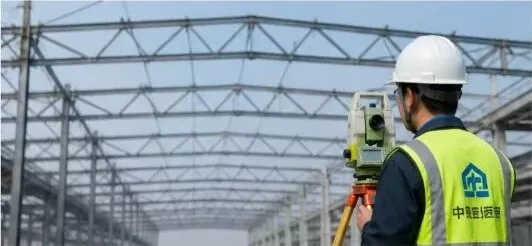

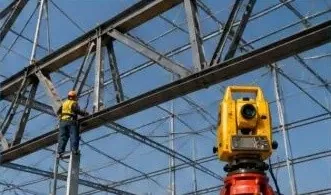

২) ট্ৰাছ এলাইনমেণ্ট পৰীক্ষা

ট্ৰাছৰ কেন্দ্ৰৰেখা, উচ্চতা আৰু বেণ্ডিং জুখিবলৈ আৰু প্ৰান্তিককৰণ সালসলনি কৰিবলৈ এটা মুঠ ষ্টেচন ব্যৱহাৰ কৰক।

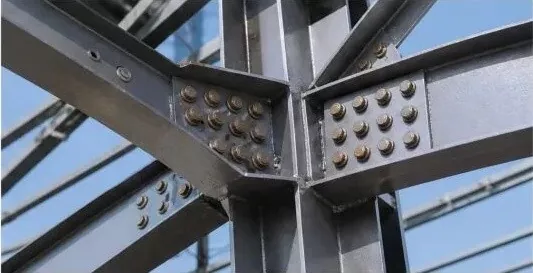

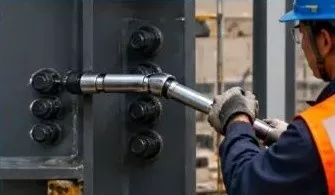

৩/ উচ্চ শক্তিৰ বল্ট পৰীক্ষা

উচ্চ-শক্তিৰ বল্টসমূহৰ সংখ্যা, আকাৰ আৰু টৰ্ক পৰীক্ষা কৰক, আৰু ক'ডৰ প্ৰয়োজন অনুসৰি সিহতক পুনৰ পৰীক্ষা কৰক।

টোকা:এই প্ৰকল্পৰ ট্ৰাছৰ গঠন কাৰখানাত পূৰ্বতে একত্ৰিত কৰা হয় আৰু সঠিক সংস্থাপন, গুণগত মান আৰু সুৰক্ষা নিশ্চিত কৰিবলৈ ঠাইতে অংশত তুলি লোৱা হয়।

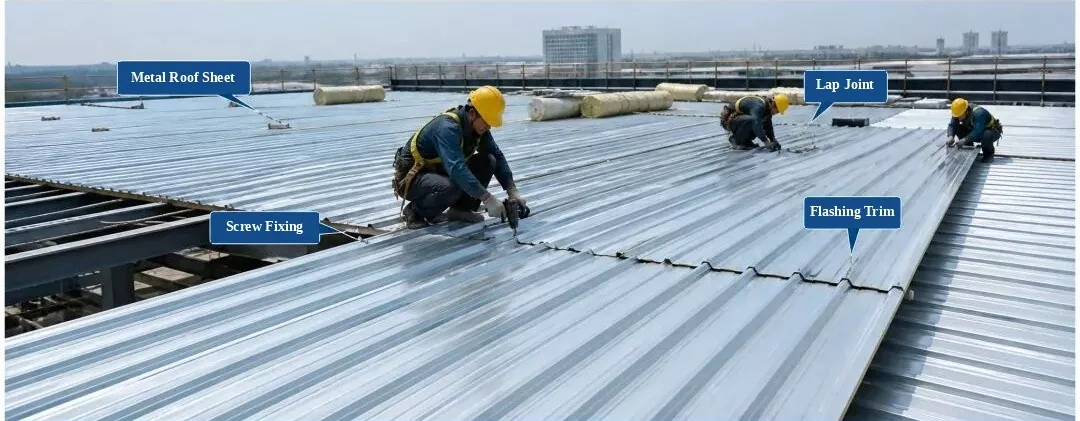

৭) ষ্টীল ফ্ৰেম আৰু প্ৰফাইল কৰা ধাতুৰ ছাদৰ শ্বীট স্থাপন আৰু পৰিদৰ্শন

8. ষ্টীল ফ্ৰেম স্থাপন আৰু পৰিদৰ্শন — ষ্টীলৰ চিৰি আৰু হেণ্ডৰেল স্থাপন

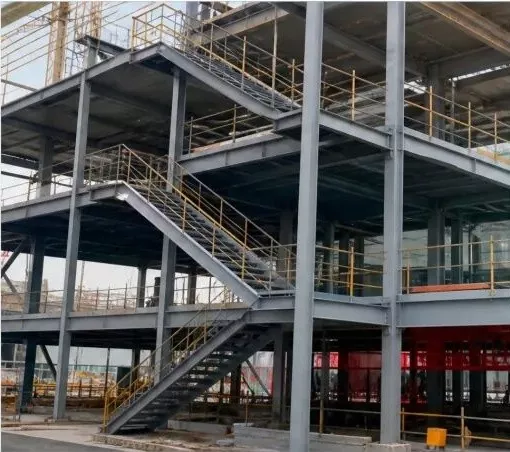

1. সম্পূৰ্ণ কৰা ষ্টীলৰ চিৰি আৰু হেণ্ডৰেল (ছাইট ফটো)

2. 3D BIM মডেল (ষ্টীল চিৰি আৰু হেণ্ডৰেল)

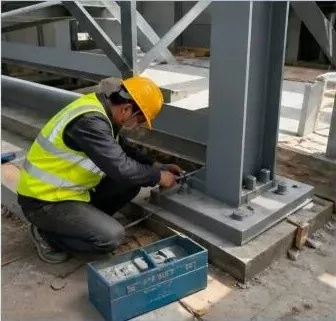

৩) ষ্টীলৰ চিৰি স্থাপন (ছাইটৰ কাম)

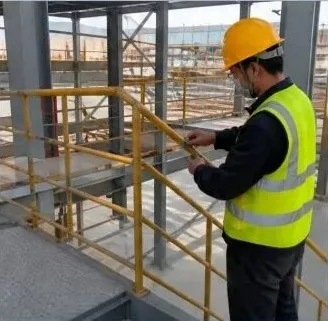

4. হেণ্ডৰেল সংস্থাপন (ছাইটৰ কাম)

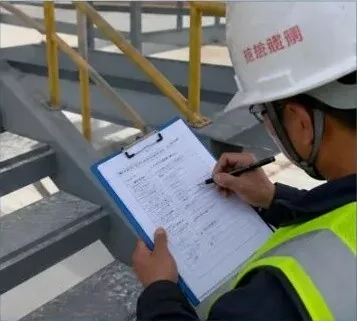

5. সংস্থাপনৰ গুণগত মান পৰিদৰ্শন (ছাইট পৰীক্ষা)
