তীখাৰ গাঁথনিগত উপাদানসমূহৰ বাবে সম্পূৰ্ণ গাইড: গৌণ সদস্য আৰু সংযোগৰ বিৱৰণ

পূৰ্বৰ সংখ্যাটোত প্ৰাথমিক বোজা বহনকাৰী সদস্য আৰু ব্ৰেচিং আৰু স্থিৰতা সদস্যৰ বিৱৰণ আৰু বিন্যাসৰ অংকন দেখুওৱা হৈছিলতীখাৰ গাঁথনিগতউপাদানসমূহ। এই অধিবেশন গৌণ আৰু সংযুক্ত উপাদানসমূহৰ লগতে সংযোগ আৰু গাঁথনিগত ফিটিংছৰ প্ৰৱৰ্তনৰ সৈতে চলি থাকে। তলত সাধাৰণ বিন্যাসৰ অৱস্থানৰ বিৱৰণ আৰু তীখাৰ অট্টালিকাত প্ৰতিটো উপাদানৰ সম্পূৰ্ণ তালিকা দিয়া হৈছে।

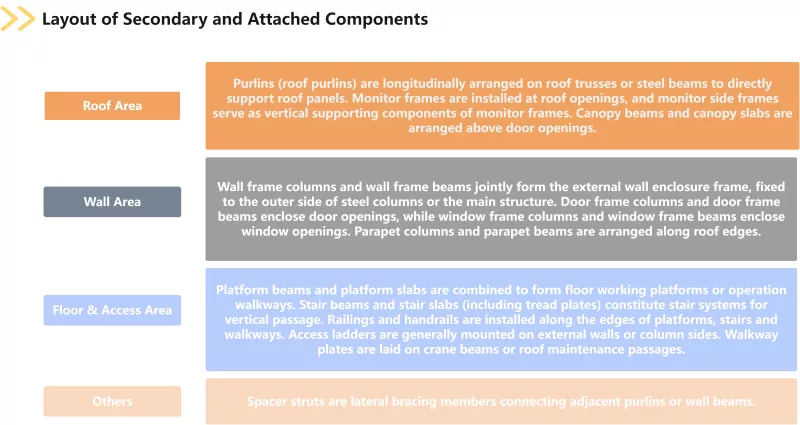

গৌণ আৰু সংলগ্ন উপাদানসমূহৰ ভিতৰত আছে পাৰ্লিন, দেৱাল ফ্ৰেমৰ স্তম্ভ, দেৱাল ফ্ৰেমৰ বিম, মনিটৰ ফ্ৰেম, মনিটৰৰ কাষৰ ফ্ৰেম, চিৰিৰ বিম, চিৰিৰ স্লেব, প্লেটফৰ্মৰ বিম, প্লেটফৰ্ম স্লেব, ৰেলিং, হেণ্ডৰেল, প্ৰৱেশ জখলা, খোজকাঢ়ি যোৱা পথৰ প্লেট আৰু স্পেচাৰ ষ্ট্ৰট, দুৱাৰৰ ফ্ৰেমৰ স্তম্ভ, দুৱাৰৰ ফ্ৰেমৰ বিম, খিৰিকীৰ ফ্ৰেমৰ স্তম্ভ, খিৰিকীৰ ফ্ৰেমৰ বিম, কেন’পি বিম, কেন’পি স্লেব, পেৰাপেট স্তম্ভ আৰু পেৰাপেট বিম। পাৰ্লিনক ছাদৰ পাৰ্লিন আৰু দেৱাল পাৰ্লিনত উপবিভক্ত কৰা হয়, আনহাতে চিৰিৰ স্লেবে ট্ৰেড প্লেটবোৰ আবৰি ৰাখে। বিল্ডিং কাৰ্য্য যেনে ঘেৰাও, পথ, দিনৰ পোহৰ আৰু বায়ু চলাচল কৰা, গৌণ আৰু সংলগ্ন উপাদানসমূহে বতাহৰ বোজা, বৰফৰ বোজা আৰু অন্যান্য বোজা মূল গঠনলৈ প্ৰেৰণ কৰে। তীখাৰ অট্টালিকাৰ অখণ্ডতা আৰু সেৱাৰ কাৰ্য্য নিশ্চিত কৰা অপৰিহাৰ্য অংশ।

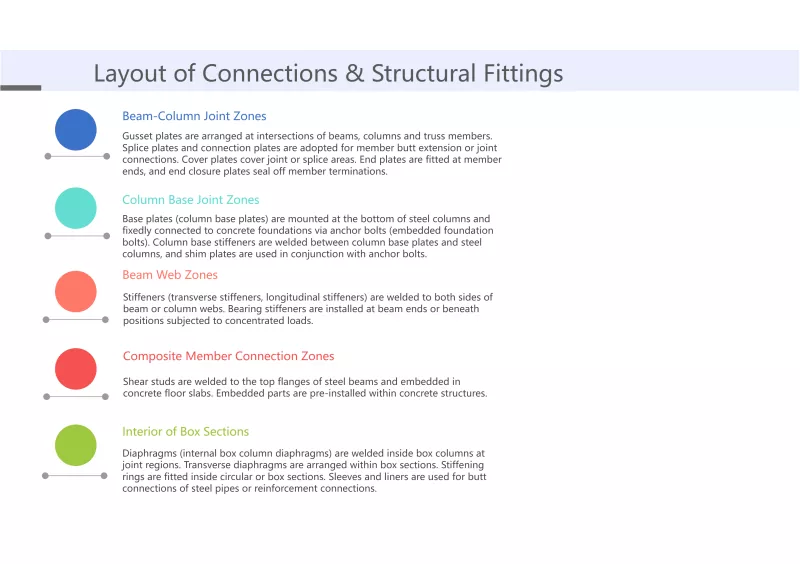

সংযোগ আৰু গাঁথনিগত ফিটিংসমূহ গুছেট প্লেট, ষ্টিফেনাৰ, বেয়াৰিং ষ্টিফেনাৰ, শ্বিম প্লেট, সংযোগ প্লেট, স্প্লাইচ প্লেট, কভাৰ প্লেট, এণ্ড ক্লজাৰ প্লেট, এণ্ড প্লেট, বেচ প্লেট, কলাম বেচ ষ্টিফেনাৰ, কলাম এংকৰ বল্ট, উচ্চ শক্তিৰ বল্ট, সাধাৰণ বল্ট, ছিয়াৰ ষ্টড, এম্বেডেড পাৰ্ট, স্লীভ, লাইনাৰ, আদিৰে গঠিত। কঠিন কৰা আঙঠি, ডায়েফ্ৰাম আৰু ট্ৰেন্সভাৰ্ছ ডায়েফ্ৰাম। ষ্টিফেনাৰক ট্ৰেন্সভাৰ্ছ ষ্টিফেনাৰ আৰু লংটিউডিনেল ষ্টিফেনাৰত ভাগ কৰা হয়; ভিত্তি প্লেটসমূহৰ ভিতৰত স্তম্ভ ভিত্তি প্লেটসমূহ অন্তৰ্ভুক্ত; কলাম এংকৰ বল্টক এম্বেডেড ফাউণ্ডেচন বল্ট বুলিও কোৱা হয়; শ্বিয়াৰ ষ্টডক ষ্টড সংযোগকাৰী বুলিও কোৱা হয়; ডায়েফ্ৰামসমূহে বাকচৰ স্তম্ভৰ বাবে আভ্যন্তৰীণ ডায়েফ্ৰামসমূহ সামৰি লয়। ৰ এটা গুৰুত্বপূৰ্ণ শ্ৰেণী হিচাপে...তীখাৰ গঠনউপাদান, সংযোগ আৰু গাঁথনিগত ফিটিঙে প্ৰত্যক্ষভাৱে নিৰ্ধাৰণ কৰে যে সকলো বোজা-বহনকাৰী সদস্যই সমন্বয়ত ফলপ্ৰসূভাৱে কাম কৰিব পাৰে নেকি আৰু বোজা স্থানান্তৰ পথটো অবিৰত আৰু নিৰ্ভৰযোগ্য নেকি।

এতিয়ালৈকে গাঁথনিগত গঠন অনুসৰি শ্ৰেণীভুক্ত তীখাৰ গাঁথনিগত উপাদানৰ চাৰিটা প্ৰধান শ্ৰেণী সকলোবোৰ ভাগ-বতৰা কৰা হৈছে। ওপৰৰ সকলো উপাদান তীখাৰ অট্টালিকাৰ নিৰ্মাণ অংকনত অংকন কৰা হৈছে, গাঁথনিগত গণনা প্ৰতিবেদনত বল বিশ্লেষণত অন্তৰ্ভুক্ত কৰা হৈছে আৰু সম্পূৰ্ণ হোৱা গঠনসমূহত স্থায়ীভাৱে ৰখা হৈছে। বিভিন্ন প্ৰকল্পৰ প্ৰকাৰৰ লগত উপাদানসমূহৰ সংমিশ্ৰণ ভিন্ন হয়। প্ৰতিটো ধৰণৰ উপাদানৰ কাৰ্য্যকৰী অৱস্থান আৰু বিন্যাস যুক্তিৰ সঠিক বুজাবুজি সঠিক পৰিমাণৰ বিল সংকলন আৰু যুক্তিসংগতভাৱে বিস্তৃত একক মূল্য নিৰ্ধাৰণৰ বাবে পূৰ্বচৰ্ত, লগতে তীখাৰ গঠনৰ ডিজাইনৰ উদ্দেশ্য যাতে নিৰাপদ আৰু নিৰ্ভৰযোগ্য ভৌতিক অট্টালিকালৈ ৰূপান্তৰিত কৰিব পৰা যায় তাৰ ভেটি।
